« Pourquoi personne n’a inventé le vérin modulaire jusqu’à présent, nous l’ignorons également », évoque Manuel Nau, directeur commercial au sein de la société Andreas Maier GmbH & Co. KG. Et ce sont donc les experts en serrage sur table de machine de Fellbach qui lancent en premier cette solution intelligente sur le marché. AMF présente un vérin flexible à conception modulaire. Pour la fixation dans les rainures en T et les plaques modulaires des pièces de grande et moyenne taille, différents éléments peuvent être assemblés en toute sécurité jusqu’à la hauteur nécessaire. Les modules brunis en acier traité sont assemblés par une bague filetée respectant la sécurité de process et garantissent une grande flexibilité lors du montage. Des éléments de base de bridage vissés permettent d’utiliser les modules dans les rainures en T et les plaques modulaires. Sur le haut de l’étau, une broche à filetage trapézoïdal assure l’ajustement sur la pièce à usiner.

Un set de démarrage pour une grande variété d’applications

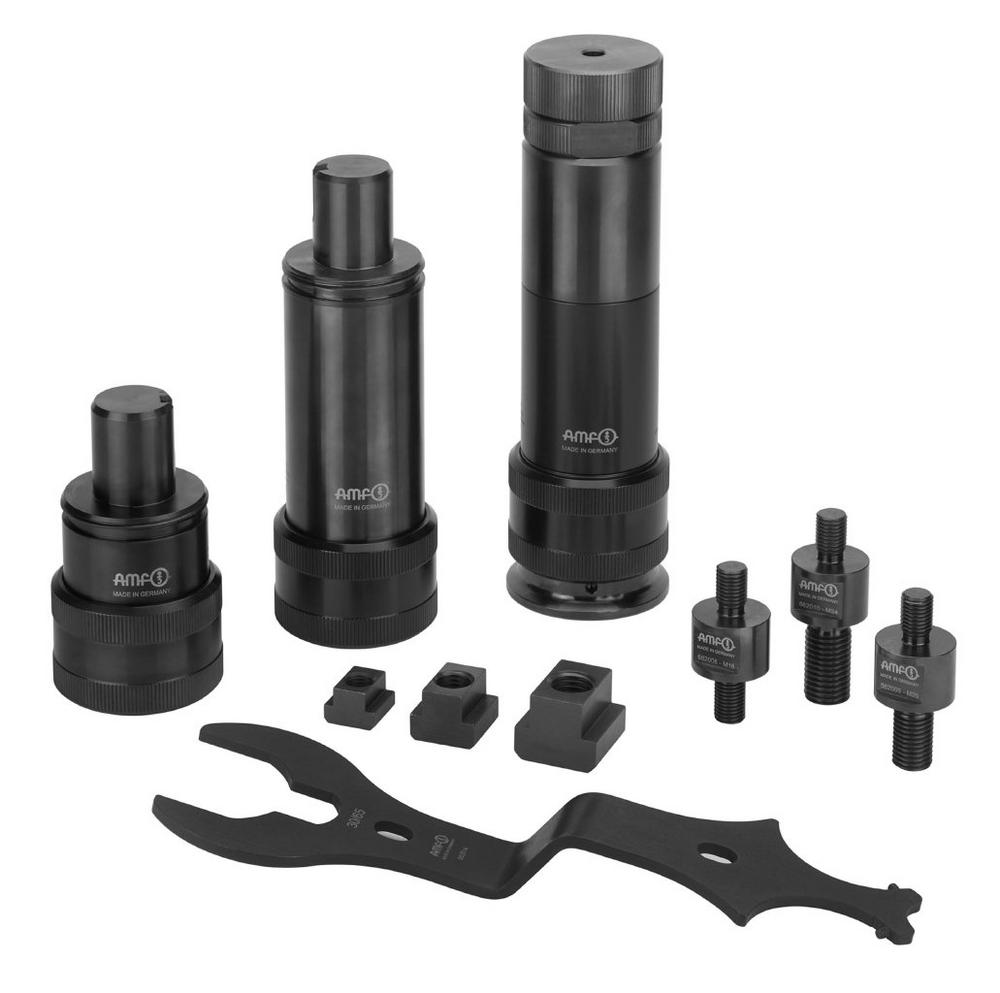

Avec un set de démarrage de dix pièces, le fabricant couvre une grande variété d’applications. Cela comprend un élément de vérin avec élément de base de bridage, un petit et un moyen élément intermédiaire, trois adaptateurs filetés M16, M20, M24, trois lardons d’alignement en T pour rainures de 18, 22, 28 ainsi qu’un outil de montage. Des éléments intermédiaires supplémentaires permettent des hauteurs jusqu’à un maximum de 1 620 millimètres. La force d’appui admissible est de 60 kN. En complément, AMF propose un élément d’appui supplémentaire à filetage au pas fin. Ce dernier peut être réglé par l’utilisateur jusqu’à une hauteur d’appui de 330 mm maximum par paliers fins sous contrainte. Des appuis superposables arrondis, lisses ou ponctuels compensent les inégalités de la pièce à usiner. Leur fixation magnétique est sécurisée par une goupille cylindrique et ils peuvent être décalés d’un angle de +/- 3°. L’élément support peut être utilisé en bridage horizontal et vertical.

Pratique, facile à manipuler et primé

Lorsque les rainures en T ou les plaques modulaires ne permettent absolument aucune fixation, deux éléments de base de bridage y remédient. Ils permettent un positionnement variable sur la table de machine. Un chariot d’atelier avec des supports pour les modules assure l’ordre et une disponibilité mobile et rapide sur le lieu d’utilisation.

Les nouveaux vérins modulaires d’AMF impressionnent par leur solidité et leur conception bien pensée. Ils convainquent par une qualité de fabrication élevée, des possibilités d’application flexibles et une manipulation améliorée par rapport aux éléments lourds et de grande taille qui nécessitent toujours l’utilisation d’une grue. Tous ceux qui les voient pour la première fois sont étonnés qu’ils n’aient pas existé jusqu’à présent. Le Design Center Baden-Württemberg lui confère même la médaille d’or dans le cadre du prix Focus Open Design 2020.
